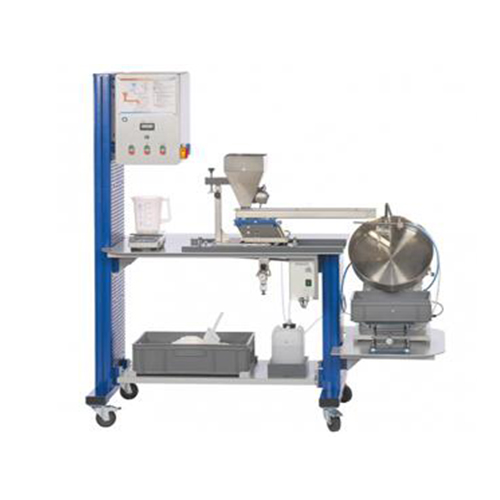

CE 255 Cán kết tụ Thiết bị giảng dạy Giáo dục Thiết bị phòng thí nghiệm Thiết bị phòng thí nghiệm Cơ học chất lỏng Các thuật ngữ kết tụ, tạo hạt và tạo viên chỉ quá trình mở rộng kích thước hạt của chất rắn. Giảng viên này được phát triển với sự hợp tác của Khoa Cơ khí và Kỹ thuật Quy trình tại Đại học Khoa học Ứng dụng Niederrhein ở Krefeld. Bột (nguyên liệu mịn) liên tục được đưa vào máy tạo hạt đĩa nghiêng, quay. Một máy bơm cung cấp chất lỏng tạo hạt đến vòi phun hai thành phần. Chất lỏng được phun ra trên bột bằng không khí nén. Bắt đầu từ một số lượng nhỏ các hạt được làm ẩm, một chuyển động lăn tạo ra số lượng các quả bóng (kết tụ) ngày càng tăng. Vật liệu mịn trong lớp được di chuyển có xu hướng nằm sát đáy. Nó được nâng lên cao hơn so với các kết tụ hình thành nhờ chuyển động quay của đĩa. Các khối kết tụ hình quả bóng lăn dọc theo bề mặt của lớp. Khi chúng đã đạt được một kích thước nhất định, chúng sẽ rơi ra khỏi vành đĩa. Các chất kết tụ được thu thập trong một bể chứa. Hai thùng tiếp theo được cung cấp cho vật liệu rắn (khuyến khích sử dụng đá vôi dạng bột) và chất lỏng tạo hạt (bột đường pha loãng trong nước). Lưu lượng khối lượng của vật liệu cấp rắn, tốc độ dòng chảy của chất lỏng, tốc độ và góc nghiêng của đĩa có thể điều chỉnh được. Cường độ nén của các chất kết tụ có thể được đo bằng thiết bị phòng thí nghiệm. Để xác định những đặc tính này và các đặc tính chính khác của chất kết tụ, cũng nên sử dụng một buồng sấy. Sự chỉ rõ
lăn kết tụ bằng máy tạo hạt đĩa
máy tạo hạt đĩa với tốc độ điều chỉnh và góc nghiêng
thiết bị đo lường để điều chỉnh lưu lượng khối lượng của vật liệu cấp rắn
vòi phun hai thành phần để phun chất lỏng tạo hạt bằng khí nén
bơm nhu động để điều chỉnh tốc độ dòng chảy của chất lỏng
điều chỉnh áp suất không khí bằng van giảm áp
vị trí của thức ăn rắn và lỏng có thể điều chỉnh
bể chứa chất lỏng rắn, dạng hạt và chất kết tụ Thông số kỹ thuật
Máy tạo hạt món ăn
Ø: khoảng. 400mm
chiều cao vành: khoảng. 100mm
vật liệu: thép không gỉ
Động cơ truyền động đĩa
tiêu thụ điện năng: khoảng. 750W
tốc độ: 20… 400 phút-1 Máy bơm
tối đa tốc độ dòng chảy: khoảng. 428mL / phút
Xe tăng
silo chất rắn: khoảng. 10L
chất lỏng tạo hạt: 5L
chất kết tụ: 10L
chất rắn: 40L
Phạm vi đo lường
tốc độ dòng chảy: 0… 100mL / phút áp suất: 0… 10bar
tốc độ: 4… 70 phút-1
230V, 50Hz, 1 pha
230V, 60Hz, 1 pha; 120V, 60Hz, 1 pha
UL / CSA tùy chọn
Kích thước và trọng lượng
LxWxH: 1810x810x1980mm
Trọng lượng xấp xỉ. 205kg
Cần thiết cho hoạt động
kết nối khí nén: min. 3bar
