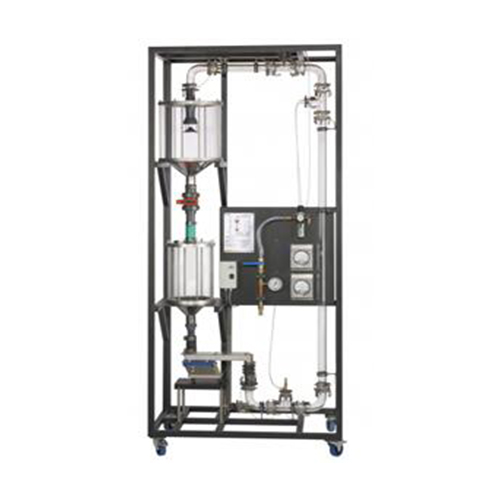

CE 250 Thiết bị dạy học Giao thông vận tải bằng khí nén Thiết bị phòng thí nghiệm Giáo dục Thiết bị phòng thí nghiệm Cơ học chất lỏng Băng tải khí nén có thể được sử dụng để vận chuyển chất rắn phân tán trên một khoảng cách rất xa trong đường ống.
Chất rắn được vận chuyển ra khỏi thùng cấp liệu qua máng rung thành dòng khí. Một kim phun hoán đổi cho nhau sẽ phân tán chất rắn trong luồng không khí. Dòng khí vận chuyển chất rắn đi lên trong ống. Việc vận chuyển kết thúc trong một bể gom. Tùy thuộc vào vận tốc và hàm lượng chất rắn của dòng khí, các trạng thái vận chuyển khác nhau có thể xảy ra. Ở vận tốc lớn, chất rắn phân tán đều trên mặt cắt ngang của ống (vận chuyển pha loãng). Nếu vận tốc giảm, các sợi và quả bóng hình thành trên thành ống, sau đó trượt xuống do vận tốc lắng cao hơn của chúng. Các sợi và quả bóng lại phân hủy trong luồng không khí và biến đổi. Giảm vận tốc xuống dưới vận tốc lắng của các hạt riêng lẻ cuối cùng dẫn đến vận chuyển nút. Các trạng thái vận chuyển khác nhau có thể được quan sát thông qua ống trong suốt. Để xác định tổn thất áp suất và vận tốc dòng chảy, các điểm đo được cung cấp ở tất cả các vị trí liên quan. Vận tốc của dòng khí được điều chỉnh bởi một bộ điều chỉnh áp suất. Lưu lượng khối rắn có thể được điều chỉnh bằng cách ném máng rung lên một chiết áp. Khí nén phải được cung cấp từ nguồn cung cấp trong phòng thí nghiệm.
Đậu Hà Lan hoặc hạt nhựa được khuyến khích sử dụng làm chất rắn. Sự chỉ rõ
nâng áp suất khí nén của chất rắn trong ống thẳng đứng
cấp chất rắn vào luồng không khí thông qua máng rung có điều chỉnh ném
4 kim phun hoán đổi cho nhau để phân tán nguyên liệu cấp vào dòng khí
ống đứng làm bằng thủy tinh
bộ thu và bể cấp liệu làm bằng vật liệu trong suốt (PMMA)
bộ thu và bể cấp liệu được kết nối với nhau bằng ống có van cắm
bộ điều chỉnh áp suất chính xác để điều chỉnh áp suất đầu vào và tốc độ dòng chảy
các điểm đo tổn thất áp suất và vận tốc dòng chảy Thông số kỹ thuật
Ống dọc
chiều cao: 2m
đường kính: 50mm
Xe tăng
nguồn cấp dữ liệu: 20L
bộ sưu tập: 40L
Phạm vi đo lường
vận tốc: 0… 36m / s
chênh lệch áp suất: 0… 10kPa áp suất: 0… 1bar
230V, 50Hz, 1 pha
120V, 60Hz, 1 pha
UL / CSA tùy chọn
Kích thước và trọng lượng
LxWxH: 1280x800x2880mm
Trọng lượng xấp xỉ. 190kg
Cần thiết cho hoạt động
khí nén: min. 1500mbar, 60m3 / h
