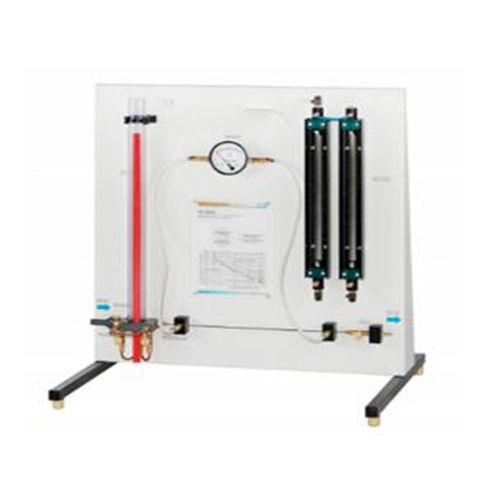

SM150.01 Thiết bị ma sát chất lỏng Thiết bị phòng thí nghiệm Thiết bị giáo dục Thiết bị đào tạo cơ khí giảng dạy I. Mô tả
Trong quá trình chảy qua đường ống, tổn thất áp suất xảy ra do ma sát bên trong và ma sát giữa chất lỏng và thành ống. Khi tính toán tổn thất áp suất, chúng ta cần biết hệ số ma sát, một số không thứ nguyên. Hệ số ma sát được xác định với sự trợ giúp của số Reynolds, mô tả tỷ số giữa lực quán tính và lực ma sát.
SM 150.01 cho phép nghiên cứu mối quan hệ giữa tổn thất áp suất do ma sát chất lỏng và vận tốc trong dòng chảy của ống. Ngoài ra, hệ số ma sát đường ống được xác định. Thiết bị thí nghiệm bao gồm một đoạn ống có đường kính nhỏ, trong đó tạo ra dòng chảy tầng và hỗn loạn. Số Reynolds và hệ số ma sát đường ống được xác định từ tốc độ dòng chảy và tổn thất áp suất. Trong dòng chảy hỗn loạn, đường ống được cấp trực tiếp từ nguồn cấp nước. Áp suất không đổi tại nguồn cấp nước cần thiết cho dòng chảy tầng được cung cấp bởi một ống đứng trên đường tràn. Van có thể được sử dụng để điều chỉnh tốc độ dòng chảy.
Áp suất trong dòng chảy tầng được đo bằng áp kế ống đôi. Trong dòng chảy hỗn loạn, áp suất được đọc trên áp kế mặt số.
Thiết bị thí nghiệm được định vị dễ dàng và an toàn trên bề mặt làm việc của mô-đun cơ sở HM 150. Nước được cung cấp và tốc độ dòng chảy được đo bằng SM 150. Ngoài ra, thiết bị thí nghiệm có thể được vận hành bằng nguồn cung cấp trong phòng thí nghiệm. II. Sự chỉ rõ
1. khảo sát ma sát đường ống trong dòng chảy tầng hoặc hỗn loạn
2. bể chứa trong suốt có tràn đảm bảo áp suất nước đầu vào không đổi trong phần ống cho các thí nghiệm với dòng chảy tầng
3. điều chỉnh tốc độ dòng chảy qua van
4. áp kế ống đôi cho các phép đo trong dòng chảy tầng
5. áp kế kiểu quay số cho các phép đo trong dòng chảy hỗn loạn
6. tốc độ dòng chảy được xác định bởi mô-đun cơ sở SM 150
7. cấp nước bằng cách sử dụng mô-đun cơ sở SM 150 hoặc thông qua nguồn cung cấp trong phòng thí nghiệm III. Thông số kỹ thuật
Phần đường ống
chiều dài: 400mm
Ø, bên trong: 3mm
Bể chứa: khoảng. 2L Phạm vi đo lường
chênh lệch áp suất:
2x 370mmWC
1x 0… 0,25bar
Kích thước và trọng lượng
LxWxH: 850x680x930mm
Trọng lượng xấp xỉ. 23kg
