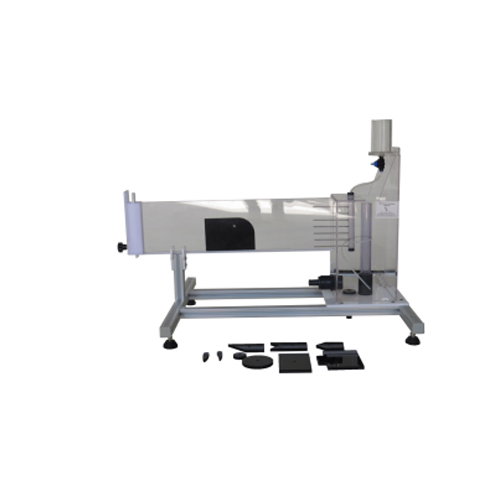

SR150.10 Hình dung hợp lý hóa Thiết bị dạy học Thiết bị đào tạo nghề Giáo dục nghề nghiệp Thiết bị phòng thí nghiệm Cơ học chất lỏng
1. Mô tả
Dòng chảy hai chiều dạng tầng, gần đúng với dòng chảy của chất lỏng lý tưởng: dòng thế năng.
Nó có thể được sử dụng để hình dung các trường sắp xếp hợp lý cho các dòng chảy xung quanh các cơ quan kéo và dòng chảy thông qua các thay đổi trong mặt cắt ngang. Các đường sắp xếp hợp lý được hiển thị bằng màu sắc bằng cách tiêm chất tương phản (mực). Nguồn và bồn rửa được tạo ra thông qua bốn kết nối nước ở phía dưới Các dòng chảy có thể được quan sát rõ ràng qua tấm kính trong quá trình chảy xung quanh và chảy qua.
Tốc độ dòng nước và lượng chất cản quang được bơm vào có thể được điều chỉnh bằng van. Các kết nối nước cũng được kích hoạt bằng van và có thể được kết hợp theo yêu cầu. Các mô hình riêng lẻ có thể được cắt ra khỏi một tấm cao su đi kèm.
Thiết bị thí nghiệm được định vị dễ dàng và an toàn trên bề mặt làm việc của mô-đun cơ sở. Nước được cung cấp bởi đơn vị thủy lực cơ bản, mà báo giá không có nó. cách khác, đơn vị thí nghiệm có thể được vận hành bởi nguồn cung cấp trong phòng thí nghiệm. 2. Chi tiết kỹ thuật
Sự chỉ rõ
Hình dung các dòng hợp lý
Nước như môi trường chảy và mực như môi trường tương phản
Tấm kính trên, bản lề cho các mô hình hoán đổi
Tấm đáy với các kết nối nước để tạo nguồn / bồn rửa
Nguồn / bồn rửa có thể được kết hợp theo yêu cầu
Các cơ quan kéo khác nhau và những thay đổi trong mặt cắt ngang bao gồm
Tấm cao su để tạo mô hình của riêng bạn bao gồm
Vận tốc dòng chảy, cấp nước và thoát nước trong nguồn / bồn rửa cũng như liều lượng của môi trường tương phản có thể được điều chỉnh bằng cách sử dụng van
Cấp nước bằng mô-đun cơ sở hoặc thông qua nguồn cung cấp trong phòng thí nghiệm Thông số kỹ thuật
Buồng dòng chảy có hai tấm
Khoảng cách giữa các tấm: 2mm
Tấm trên làm bằng thủy tinh
Tấm thủy tinh dưới cùng với bốn kết nối nước cho nguồn / bồn rửa
Tấm cao su cho các mô hình của riêng bạn
Tiêm môi trường tương phản (mực)
15 lỗ
Bể cho môi trường tương phản: 500mL
Cần thiết cho hoạt động
(đóng mạch nước) hoặc kết nối nước, cống
