1. Mô tả
Chất rắn khối lượng lớn có thể được chuyển từ một tầng cố định thành tầng sôi khi chất lỏng hoặc khí đi qua chúng. Các lĩnh vực ứng dụng của tầng sôi bao gồm làm khô chất rắn và nhiều quy trình hóa học.

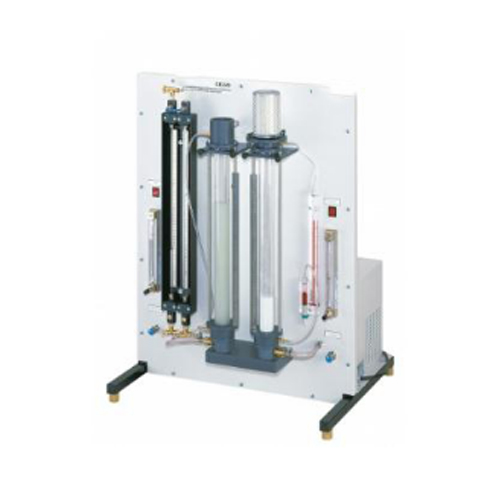

Một máy bơm màng cung cấp nước từ bể chứa vào đáy của bể thử bên trái. Nước chảy lên trên qua một tấm kim loại nung kết xốp. Trên chất thiêu kết Tại thời điểm nước nhỏ hơn cái gọi là vận tốc tầng sôi, dòng chảy chỉ đi qua tầng cố định. Ở vận tốc cao hơn, lớp đệm được nới lỏng đến mức các hạt rắn riêng lẻ bị lơ lửng bởi chất lỏng. Nếu tăng vận tốc hơn nữa, các hạt được đưa ra khỏi tầng sôi: quá trình vận chuyển diễn ra. Vận chuyển chỉ có thể thực hiện được với đơn vị thí nghiệm. Một bộ lọc ở trên cùng của bể thử nghiệm giữ các hạt này lại. Nước chảy ngược vào bể chứa.
Bể kiểm tra bên phải tương tự như cấu tạo với bể bên trái. Một luồng không khí được tạo ra bởi một máy nén chảy qua nó.
Áp kế được gắn trên cả hai thùng thử nghiệm để đo áp suất mất mát. Tốc độ dòng chảy được điều chỉnh bằng van và có thể được đọc từ đồng hồ đo lưu lượng. Các thùng thử nghiệm có thể tháo rời. Điều này giúp dễ dàng thay đổi khối lượng lớn.
Các hạt thủy tinh với nhiều kích cỡ hạt khác nhau được cung cấp như một chất làm đầy chất rắn số lượng lớn. 2. Chi tiết kỹ thuật
Sự chỉ rõ
Khảo sát sự hình thành tầng sôi của chất rắn trong không khí và nước
2 thùng thử nghiệm trong suốt để quan sát sự hình thành tầng sôi trong không khí / nước
1 áp kế trên mỗi bể để đo áp suất mất mát qua mỗi bể thử nghiệm
1 quy tắc thép trên mỗi bể để đo sự thay đổi chiều cao của tầng sôi
Cả hai thùng thử nghiệm có thể tháo rời để làm đầy
Bể chứa có bơm màng để cấp nước
Máy nén màng với bộ tích lũy khí nén để cung cấp khí nén
Điều chỉnh tốc độ dòng chảy cho cả hai phương tiện bằng van và đồng hồ đo lưu lượng Thông số kỹ thuật
2 bể thử nghiệm
Chiều dài: 550mm
Đường kính trong: 44mm
Chia tỷ lệ: 1mm
Tư liệu: PMMA
Bơm màng (nước)
Tối đa tốc độ dòng chảy: 1,7L / phút
Tối đa đầu: 70m
Máy nén màng (không khí)
Tối đa tốc độ dòng chảy thể tích: 39L / phút
Tối đa áp suất: 2bar
Xe tăng
Bể chứa nước: khoảng. 4L
Bộ tích lũy khí nén: 2L Phạm vi đo lường
Áp suất: 0 ... 500mmWC (nước)
Áp suất: 0 ... 200mmWC (không khí)
Tốc độ dòng chảy: 0,2 ... 2,2L / phút (nước)
Tốc độ dòng chảy: 4 ... 32L / phút (không khí)
Chiều cao: 0 ... 500mm
230V, 50Hz, 1 pha
230V, 60Hz, 1 pha; 120V, 60Hz, 1 pha
UL / CSA tùy chọn
