HM 169 Hình dung các dòng thấm Thiết bị giáo dục Thiết bị trường học Thiết bị phòng thí nghiệm Cơ học Cơ học Chất lỏng Thiết bị dạy học Sự miêu tả
Một phương pháp mô tả trong nghiên cứu dòng chảy thấm và nước ngầm là hình dung các dòng chảy và biểu diễn đồ họa của chúng như một lưới dòng chảy. Lưới dòng chảy cung cấp thông tin về nước thấm qua đập và cọc ván.

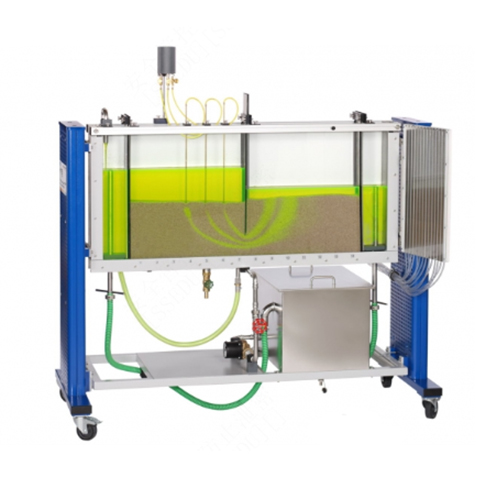

HM 169 có thể được sử dụng để trực quan hóa dòng chảy thấm và nước ngầm trên các mô hình khác nhau bằng cách sử dụng phương tiện tương phản. Hơn nữa, tác động của áp lực nước lên các cấu trúc khác nhau được hiển thị dưới dạng đường cong áp suất. Máy huấn luyện bao gồm một bể trong suốt có lấp đầy cát. Nhiều mô hình khác nhau có thể được đặt trên nền cát để chứng minh các cấu trúc điển hình. Phần thí nghiệm được ngăn cách với buồng cấp và xả bằng lưới chắn mịn. Một van được sử dụng để điều chỉnh nguồn cung cấp nước. Sử dụng phương tiện tương phản có thể làm cho các dòng có thể nhìn thấy được, vì chúng xuất hiện trong dòng chảy thấm và nước ngầm. Một cửa sổ quan sát bằng kính cường lực cho phép quan sát tối ưu các thí nghiệm.
Các mô hình khác nhau cho phép một loạt các thí nghiệm, chẳng hạn như phân bố áp lực trên tường chắn hoặc thấm và dòng nước ngầm dưới cọc ván. Mô hình “nền móng” và “tường chắn” được trang bị các ống để hiển thị áp lực lên các mô hình. Trong phần thí nghiệm có các kết nối đo để phát hiện mực nước ngầm. Mực nước ngầm được hiển thị trên 14 áp kế dạng ống.
HM 169 chứa một mạch nước kín với bể chứa và máy bơm. Chi tiết kỹ thuật
Sự chỉ rõ
hình dung các dòng thấm hai chiều và điều tra áp lực nước ở các mô hình khác nhau
mạch nước đóng
fluoresceine như một phương tiện tương phản
phần thí nghiệm với cửa sổ kính cường lực xem
màn hình lưới mịn để tách phần thí nghiệm khỏi buồng nạp và buồng xả
điều chỉnh độ cao tràn trong nguồn cấp và xả để điều chỉnh mực nước
14 kết nối đo với bộ lọc để phát hiện mực nước ngầm trong phần thí nghiệm
Mô hình "cọc ván" để hình dung các đường hợp lý
Mô hình "tường chắn" và "nền móng" để chứng minh áp lực nước
dụng cụ: áp kế dạng ống, ống trên mô hình "móng" và "tường chắn" Thông số kỹ thuật
Phần thực nghiệm
thể tích có thể sử dụng: 82L
LxWxH: 1480x104x630mm
Máy bơm
tối đa tốc độ dòng chảy: 4m3 / h
tối đa đầu: 4m
Bể chứa môi trường tương phản: 0,5L
Bể chứa, thép không gỉ: 96L Mô hình
"cọc"
"tường chắn"
"nền tảng"
Phạm vi đo lường
áp suất: 14x 20… 650mmWC
230V, 50Hz, 1 pha
230V, 60Hz, 1 pha; 120V, 60Hz, 1 pha
