HM 168 Vận chuyển trầm tích trong các khóa học trên sông Thiết bị giảng dạy Thiết bị phòng thí nghiệm Giá thiết bị phòng thí nghiệm Cơ học chất lỏng HM 168 chứng tỏ các hiện tượng quan trọng của vận chuyển tải trọng ở vùng gần đáy khi xả thải dưới tới hạn. Kích thước lớn của phần thí nghiệm cho phép mô hình hóa các dòng sông có và không có cấu trúc.

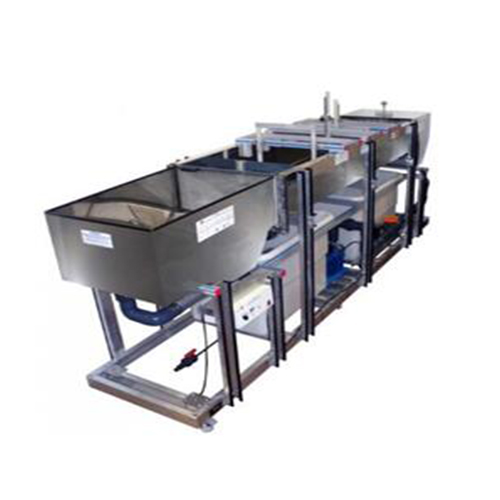

Yếu tố cốt lõi của ống hút thí nghiệm HM 168 là phần thí nghiệm bằng thép không gỉ. Một lớp trầm tích cao đến 10cm có diện tích 5x0,8m cho phép nghiên cứu vận chuyển tải trọng ở đáy. Cặn lắng được giữ trong phần thí nghiệm bằng các tấm chắn ở đầu vào và ở đầu ra. Bể sau khi xả nước có chứa một bẫy cặn có bộ phận lọc cát. Mạch nước đã đóng. Ngoài việc vận chuyển tải trọng ở các kênh hở không có cấu trúc, một số mô hình cũng có thể được sử dụng để quan sát các dấu vết chướng ngại vật, cụ thể là sự hình thành váng và phù sa tại các cấu trúc. Có thể chèn một trụ cầu, một đập bản hoặc một hòn đảo vào phần thí nghiệm. Bạn cũng có thể thiết kế mô hình của riêng bạn bằng cách sử dụng các tấm lệch và thép góc.
Đo biên dạng trong trầm tích dọc theo đáy và xác định độ sâu xả tại mỗi điểm trên đoạn thí nghiệm được thực hiện thông qua một thiết bị mang thiết bị di động và một máy đo điểm. Sự phóng điện được đo thông qua đồng hồ đo dòng điện từ. Chi tiết kỹ thuật
Sự chỉ rõ
kênh lộ thiên vận tải giường nằm
ống hút thí nghiệm với phần thí nghiệm, phần tử đầu vào, phần tử đầu ra, mạch nước kín, 1 bộ mô hình
mạch nước kín với bể chứa nước có bẫy cặn, máy bơm và đồng hồ đo lưu lượng điện từ
phần thí nghiệm với các rãnh cho các tấm chắn để nhận ra các điều kiện dòng chảy khác nhau
đo các biên dạng dọc theo đáy với thiết bị mang thiết bị di động và máy đo điểm
phần tử đầu vào với đập dạng tấm để bảo vệ khỏi trầm tích chảy ngược trở lại
mô hình cung cấp 3 trụ cầu, 2 đảo, bộ đĩa lệch (cho ý tưởng mô hình của riêng bạn)
bẫy trầm tích với phần tử lọc cho cát
phần thí nghiệm, phần tử đầu vào và đầu ra làm bằng thép không gỉ Thông số kỹ thuật
Ống khói thử nghiệm
thép không gỉ
kích thước của phần thí nghiệm: 5000x800x250mm Máy bơm
tiêu thụ điện năng: 2,2kW
tối đa đầu: 11,5m
tối đa tốc độ dòng chảy: 74m3 / h
Bể chứa, nội dung: khoảng. 1000L
Phần tử lọc bẫy trầm tích
kích thước khẩu độ: 0,3mm (49mesh)
Đồng hồ đo lưu lượng
dải đo: 80m3 / h
400V, 50Hz, 3 pha
400V, 60Hz, 3 pha; 230V, 60Hz, 3 pha
