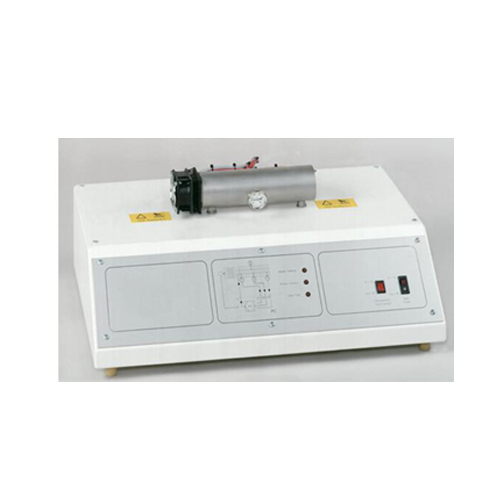

Hệ thống đào tạo kiểm soát nhiệt độ ZM7148 Thiết bị dạy học Thiết bị đào tạo giáo dục nghề nghiệp Phòng thí nghiệm Cơ học chất lỏng Thiết bị
đơn vị thực nghiệm cho các thí nghiệm kỹ thuật điều khiển
điều khiển nhiệt độ của một thanh kim loại được nung nóng
làm nóng và làm mát bằng phần tử Peltier
cảm biến nhiệt độ tại 3 điểm khác nhau dọc theo trục của thanh để thiết lập độ trễ nhiệt
sơ đồ quy trình trên bảng điều khiển phía trước Thông số kỹ thuật
Thanh gia nhiệt: DxL: 20x200mm, nhôm
Yếu tố Peltier
- tiêu thụ điện năng tùy thuộc vào nhiệt độ
công suất ở 300K: 38,2W
công suất ở 50 ° C: 44,3W
- hoạt động bằng điện áp một chiều
Quạt
- công suất tiêu thụ: 2W
- tối đa. tốc độ dòng chảy: 40m³ / h
Cảm biến nhiệt độ: 0 ... 100 ° C
Nhiệt kế: 0 ... 100 ° C
Phạm vi kiểm soát nhiệt độ: 0 ... 100 ° C - sơ đồ quy trình với lựa chọn loại bộ điều khiển (thủ công, bộ điều khiển liên tục, bộ điều khiển hai hoặc ba điểm, bộ lập trình)
- chức năng thời gian
- chức năng mô phỏng
- đầu vào biến nhiễu
Kích thước và trọng lượng
LxWxH: 600x450x260mm
Trọng lượng xấp xỉ. 16kg
