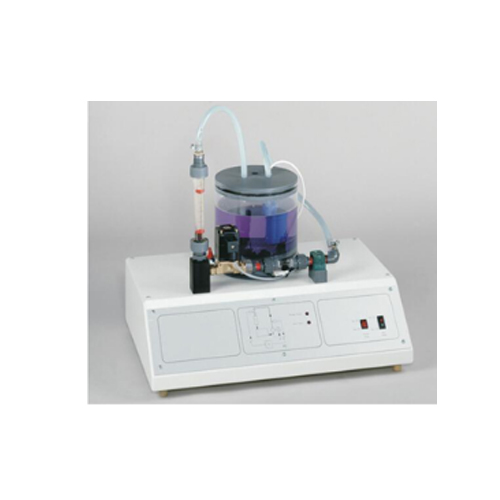

Hệ thống đào tạo kiểm soát dòng chảy ZM7147 Thiết bị đào tạo dạy nghề Thiết bị giáo dục Thiết bị phòng thí nghiệm Cơ học chất lỏng tăng cường đường ống
đơn vị thực nghiệm cho các thí nghiệm kỹ thuật điều khiển
hệ thống điều khiển dòng chảy với lưu lượng kế diện tích thay đổi
van tỷ lệ điện từ làm thiết bị truyền động
cảm biến lưu lượng bánh xe turbine
tạo ra các biến nhiễu bằng cách thay đổi tốc độ bơm
sơ đồ quy trình trên bảng điều khiển phía trước Thông số kỹ thuật
Bể chứa
- công suất: xấp xỉ. 3000mL
Bơm
- công suất tiêu thụ: 18W
- tối đa. tốc độ dòng chảy: 8L / phút
- tối đa. đầu: 6m
Rotameter: 20 ... 250L / h
Van tỷ lệ: Kvs: 0,7m³ / h
Cảm biến lưu lượng: 0,5 ... 3L / phút - sơ đồ quy trình với lựa chọn loại bộ điều khiển (thủ công, bộ điều khiển liên tục, bộ điều khiển hai hoặc ba điểm, bộ lập trình)
- chức năng thời gian
- chức năng mô phỏng
- đầu vào biến nhiễu
Kích thước và trọng lượng
LxWxH: 600x450x600mm
Trọng lượng xấp xỉ. 21kg
