ZM2121E Hệ thống phát điện năng lượng mặt trời Giảng viên đào tạo nghề Thiết bị đào tạo nghề Máy phát điện quang điện
1. Giới thiệu
1.1 Tổng quan
Hệ thống đào tạo này mô phỏng quá trình sản xuất điện năng lượng mặt trời và gió demo, cho phép
sinh viên để học gió và năng lượng mặt trời tạo ra điện. Máy phát điện chạy bằng gió được điều khiển bởi quạt,
bảng điều khiển năng lượng mặt trời được điều khiển bởi halogen kim loại công suất cao. Huấn luyện viên này trau dồi học sinh
khả năng thực hành, nó phù hợp với các trường đại học kỹ thuật, viện đào tạo, các trường kỹ thuật.
1.2 Tính năng

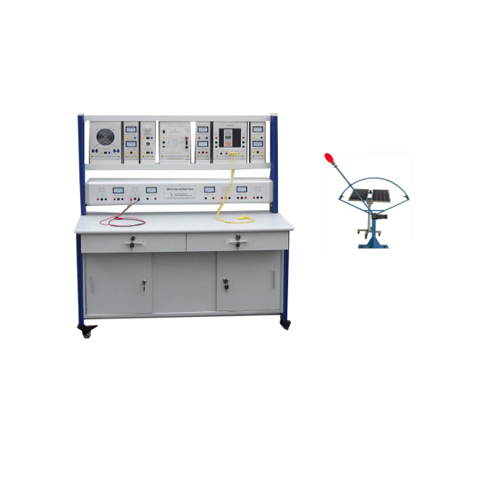

(1) Máy tập này sử dụng cấu trúc cột nhôm, với đồng hồ đo tích hợp bên trong, có bánh xe đa năng ở phía dưới, dễ dàng di chuyển.
(2) Nó có thể làm nhiều mạch và linh kiện thí nghiệm, học sinh có thể kết hợp chúng để
mạch khác nhau, làm các thí nghiệm khác nhau và nội dung đào tạo.
(3) Bàn làm việc huấn luyện có hệ thống bảo vệ an toàn.
2 Giới thiệu hệ thống
Hệ thống này có thể được chia thành bốn phần: hệ thống phát điện quang điện, điều khiển
hệ thống, hệ thống biến tần. Hệ thống điều khiển bao gồm bộ điều khiển quang điện và theo dõi
bộ điều khiển. Hệ thống biến tần được làm bằng bộ biến tần và bộ tải. 1.Hệ thống phát điện quang điện: hệ thống này sử dụng 2 phần năng lượng mặt trời 30W
bo mạch, Bạn có thể kết nối nối tiếp hoặc song song tùy theo áp suất hệ thống khác nhau. Mô phỏng
bộ đèn năng lượng mặt trời bao gồm hai halogen kim loại, nó có thể điều chỉnh vị trí tương đối bằng quang điện
tấm, để mô phỏng vị trí ánh sáng mặt trời và trình diễn. Nhóm pin: nó bao gồm 2 miếng
Nhóm pin niêm phong 12V / 40AH, bạn có thể kết nối song song sử dụng như hệ thống 12V200AH, bạn có thể
cũng kết nối nối tiếp như hệ thống 24V / 100AH, và hiểu sâu về pin.
2. Hộp treo bộ điều khiển: hộp treo này sử dụng bộ điều khiển bộ sạc loại công nghiệp, nó có thể
điều khiển máy phát điện gió và máy phát quang điện để nạp vào acquy. Với màn hình LCD
bo mạch chủ, bạn có thể kiểm tra thông số kỹ thuật hệ thống và có thể tự thiết lập. Nó là với
ngăn ngừa quá tải, quá dòng
3. Hộp treo bộ chuyển đổi: sử dụng biến tần nhận dạng thông minh điện áp 12V / 24V,
Điện áp đầu ra là AC220V, công suất làm việc liên tục là 600W, công suất làm việc cao điểm là 1000W.
Hiệu suất quay> 90%, cảnh báo điện áp thấp tự động.
4.Mer box: nó hiển thị điện áp máy phát điện, dòng máy phát điện, điện áp sạc, phí
dòng điện, điện áp biến tần, dòng điện biến tần theo thời gian thực.
5. Hộp treo tải danh định: nó chứa bóng đèn sợi đốt, tiết kiệm năng lượng và quạt trục, để thử tải dòng điện xoay chiều 220V từ biến tần.
6. Nó có thể làm hơn 20 thí nghiệm.
