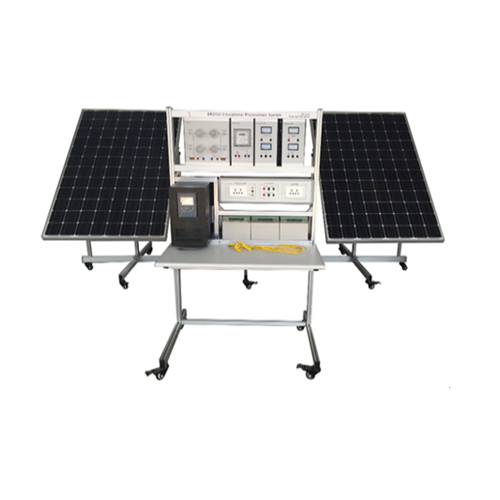

SR2102 Hệ thống đào tạo máy phát điện quang điện không có lưới Thiết bị giáo dục Hệ thống đào tạo máy phát điện quang điện
1 Tổng quan về sản phẩm
1.1 Tổng quan
Hệ thống này có thể mô phỏng quá trình phát điện mặt trời, giúp học sinh hiểu sơ bộ về hệ thống phát điện quang điện, nắm được cấu tạo của hệ thống phát điện quang điện ngoài lưới, cách đấu nối và nguyên lý hoạt động. Đào tạo cho học sinh những kiến thức, kỹ năng tương ứng phù hợp với trình độ đại học kỹ thuật, cao đẳng nghề, trung cấp nghề và dạy nghề liên quan đến dạy nghề và kiểm tra kỹ năng nghề. 1.2 Tính năng
(1) Bàn làm việc đào tạo sử dụng kết cấu khung cột nhôm, dụng cụ đo lường và mô-đun tải sử dụng lắp đặt hộp treo, bộ nguồn đào tạo tích hợp cài đặt tích hợp, có bánh xe đa năng ở dưới cùng của bàn làm việc, các đơn vị khác nhau linh hoạt, rất dễ sử dụng , không dễ bị hư hỏng.
(2) Tấm pin mặt trời sử dụng khung nhôm cố định, có thể điều chỉnh góc của tấm pin mặt trời theo góc của tia nắng mặt trời, phía dưới được trang bị bánh xe đa năng, di chuyển linh hoạt, thuận tiện khi sử dụng.
(3) Cấu hình mạch và thiết bị thí nghiệm hoàn chỉnh, có thể kết hợp để hoàn thành nhiều môn học của nội dung đào tạo.
(4) Ghế tập có hệ thống bảo vệ an toàn tốt. 1.3 Công suất
(1) Hệ thống năng lượng mặt trời: cấu trúc hợp kim nhôm, góc của tấm quang điện có thể điều chỉnh được, có bánh xe ở dưới cùng của bàn làm việc, nó có thể di động và có thể khóa được, kích thước: 1200 * 1200 * 1760 mm (L * W * H).
(2) Bàn làm việc đào tạo ngoài lưới: kết cấu hoàn toàn bằng hợp kim nhôm, có bánh xe đa năng ở phía dưới, có thể di động và khóa được, kích thước 1000 * 800 * 1400 mm (L * W * H).
(3) Đơn vị hộp điện: cấu trúc bảng điều khiển bằng nhôm, các thành phần cung cấp điện được lắp đặt nhúng, thiết bị và mô-đun tải sử dụng đơn vị hộp treo bằng hợp kim nhôm, kết nối thuận tiện.
(4) Các thông số của tấm pin mặt trời như sau:
Công suất định mức tối đa (Pmax): 250 w
Điện áp công suất cao (Vmp): 48.0 V
Dòng điện mạnh nhất (Imp): 5,2 A
Điện áp mạch hở (Voc): 54.0 V
Dòng ngắn mạch (Isc): 5,5 A
Điện áp hệ thống lớn nhất: 1000 v DC
Công suất đầu ra của dung sai: ± 3%
Nhiệt độ môi trường làm việc: - 40 ℃, + 85 ℃
(5) Biến tần ngoài lưới S - 3000-36
