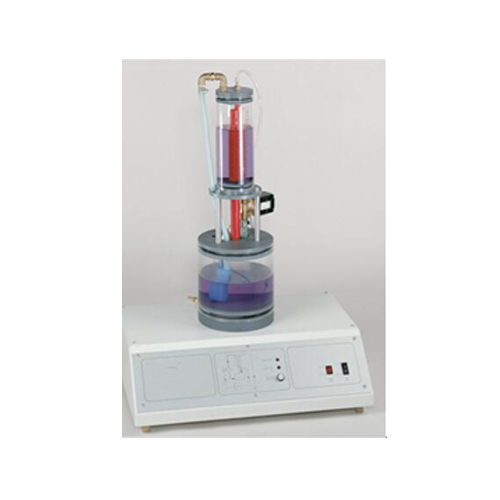

Hệ thống đào tạo kiểm soát mức độ ZM7151 Thiết bị phòng thí nghiệm Thiết bị giáo dục Thiết bị phòng thí nghiệm cơ học chất lỏng giảng dạy
đơn vị thực nghiệm cho các thí nghiệm kỹ thuật điều khiển
quy trình kiểm soát mức độ với bể trong suốt
máy bơm điều khiển tốc độ
đo mức bằng cảm biến áp suất
các biến nhiễu được tạo ra bởi van tỷ lệ điện từ trong đầu ra của bồn chứa
tank với tràn và thang chia độ
sơ đồ quy trình trên bảng điều khiển phía trước Thông số kỹ thuật
Bể điều khiển mức
- công suất: 1200mL
Bể chứa
- công suất: 3700mL
Bơm
- công suất tiêu thụ: 18W
- tối đa. tốc độ dòng chảy: 8L / phút
- tối đa. đầu: 6m
Van tỷ lệ: Kvs: 0,7m³ / h
Cảm biến áp suất: 0 ... 30mbar (0 ... 300mm) - sơ đồ quy trình với lựa chọn loại bộ điều khiển
(thủ công, bộ điều khiển liên tục, hai hoặc ba điểm
bộ điều khiển, lập trình viên)
- chức năng thời gian
- chức năng mô phỏng
- đầu vào biến nhiễu
Kích thước và trọng lượng
LxWxH: 600x450x800mm
