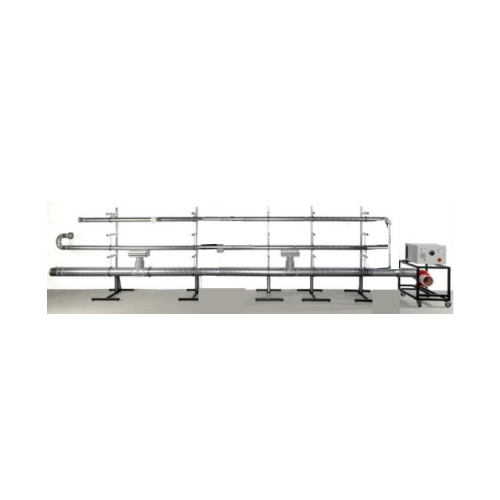

Hệ thống ống dẫn khí ZM7152 Thiết bị đào tạo nghề Thiết bị trường học Thiết bị phòng thí nghiệm Cơ học chất lỏng tăng cường đường ống
thiết lập kinh nghiệm để đào tạo về kỹ thuật thông gió
quạt hướng trục, trên khung di động, để kết nối các ống dẫn khí
ống dẫn không khí từ ống nối xoắn ốc được mạ kẽm gấp khúc với các đoạn ống uốn cong, khớp nối và các thành phần
kết nối đo áp suất với các vị trí thay đổi
6 giá đỡ lắp ráp để gắn các ống dẫn khí
áp kế dạng ống và áp kế kỹ thuật số cho 2 dải đo khác nhau
đo vận tốc không khí bằng máy đo gió
tủ công tắc có hiển thị dòng điện và điện áp Thông số kỹ thuật
Quạt
- công suất tiêu thụ: 900W
- tối đa. tốc độ dòng chảy: 1680m³ / h
- tối đa. chênh lệch áp suất: 1000Pa
- tốc độ: 0 ... 2840 phút-1
Đường ống
- chiều dài: 1600mm
- đường kính: 8x DN200, 8x DN100
Ống uốn cong và kết nối, mỗi DN100 và DN200
- Uốn ống 90 °, uốn ống 45 °
- Cành 45 °
- Mảnh chữ T, mảnh chữ T có bộ giảm tốc
- bộ giảm tốc, kết nối phích cắm, khớp nối ống Các yếu tố hạn chế dòng chảy, mỗi DN100 và DN200
- van tiết lưu
- đồng tử
Bộ lọc, mỗi bộ DN100 và DN200
- bộ lọc bỏ túi
- hộp lọc
Phạm vi đo lường
- áp suất: 0 ... 200Pa / 0 ... 2000Pa
- vận tốc: 0,25 ... 30m / s
- dòng điện: 0 ... 10A
- điện áp: 0 ... 230V
Kích thước và trọng lượng
LxWxH: 800x810x1250mm (quạt)
Trọng lượng xấp xỉ. 422kg (tổng cộng)
