1. Mô tả
Việc đo áp suất rất quan trọng trong ngành kỹ thuật, ví dụ: trong nhà máy, máy tua-bin và chế tạo máy bay và trong quá trình kỹ thuật. Các yếu tố cơ bản khác như tốc độ dòng chảy hoặc vận tốc dòng chảy cũng có thể được xác định dựa trên phép đo áp suất.

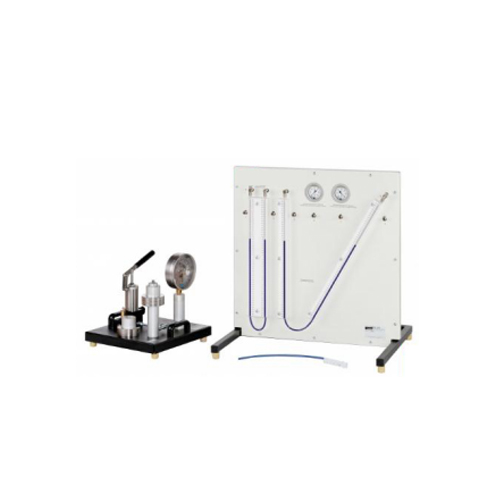

Thiết bị thí nghiệm SL 203 cho phép người dùng đo áp suất bằng hai phương pháp đo khác nhau: trực tiếp bằng cách đo chiều dài của cột chất lỏng (áp kế ống chữ U, áp kế ống nghiêng) và gián tiếp bằng cách đo sự thay đổi hình dạng của ống Bourdon ( Đồng hồ đo áp suất dạng ống Bourdon).
Trong một ống, áp suất làm cho cột chất lỏng chuyển động. Chênh lệch áp suất được đọc trực tiếp từ thang đo và là thước đo áp suất được áp dụng. Trong áp kế dạng ống nghiêng, một chân hướng lên trên theo đường chéo. Thay đổi đáng kể chiều dài của cột chất lỏng. Nguyên lý của đồng hồ đo áp suất ống Bourdon dựa trên sự thay đổi tiết diện của ống Bourdon bị uốn cong dưới áp suất. Sự thay đổi tiết diện này dẫn đến sự mở rộng đường kính ống Bourdon. Do đó, một đồng hồ đo áp suất dạng ống Bourdon là một đồng hồ đo áp suất tác động gián tiếp trong đó sự chênh lệch áp suất được chỉ ra thông qua một hộp số truyền động và một con trỏ.
Trong các thí nghiệm, áp suất trong dải milibar được tạo ra bằng một ống tiêm nhựa và hiển thị trên áp kế. Đơn vị thí nghiệm được trang bị hai đồng hồ đo áp suất dạng ống Bourdon để đo áp suất dương và áp suất âm. Áp kế ống chữ U, áp kế ống nghiêng và ống Bourdon Đồng hồ đo áp suất tại đơn vị thí nghiệm có thể kết hợp sử dụng ống. Một thiết bị hiệu chuẩn cho phép hiệu chuẩn một áp kế ống Bourdon bổ sung bằng cách sử dụng áp kế pít-tông tải trọng lượng. 2. Chi tiết kỹ thuật
Sự chỉ rõ
Các thí nghiệm cơ bản để đo áp suất với ba dụng cụ đo khác nhau
Áp kế ống chữ U và ống nghiêng
Mỗi đồng hồ đo áp suất dạng ống Bourdon cho áp suất dương và âm
Ống tiêm nhựa tạo ra áp suất thử nghiệm trong phạm vi milibar
Thiết bị hiệu chuẩn với áp kế ống Bourdon để hiệu chỉnh áp kế cơ Thông số kỹ thuật
Áp kế ống nghiêng
Góc: 30 °
Phạm vi đo lường
Sức ép:
0 ... ± 60mbar (Đồng hồ đo áp suất ống Bourdon)
0 ... 500mmWC (áp kế ống chữ U)
0 ... 500mmWC (áp kế ống nghiêng)
