ZM7196 Đo lường và quy định lưu lượng Thiết bị phòng thí nghiệm Ghế dài Thiết bị giáo dục Thiết bị phòng thí nghiệm Cơ học Cơ học Đường ống tăng áp chất lỏng
1 tổng quan về sản phẩm
1.1 tổng quan
Thiết bị thí nghiệm này gồm nhiều loại đồng hồ đo lưu lượng được giới thiệu chi tiết, có thể là thí nghiệm hiệu chỉnh và hiệu chỉnh lưu lượng kế khác nhau, thông qua thí nghiệm, nắm vững nguyên lý hoạt động của nhiều loại đồng hồ đo lưu lượng và chế độ điều khiển, các kiến thức và kỹ năng tương ứng, phù hợp, trường cao đẳng nghề, trường trung cấp nghề và trường dạy nghề có liên quan đến dạy nghề và kiểm tra kỹ năng nghề.
1.2 tính năng
(1) bệ tập sử dụng cấu trúc khung bằng nhôm định hình, phía dưới có bánh xe đa năng, có thể di chuyển linh hoạt, dễ sử dụng và không dễ bị hư hỏng.
(2) cấu hình hoàn chỉnh, bao gồm nhiều lưu lượng kế, có thể được sử dụng cùng với các khóa đào tạo thực hành khác nhau. 2 thông số hiệu suất
(1) đồng hồ đo lưu lượng lỗ: làm bằng thép không gỉ, ít nhất 18,3 mm x14 mm
(2) lưu lượng kế tuabin: khung thép không gỉ, từ 0 đến 300l / h, và dòng điện đầu ra từ 4 m đến 20 mA, với hai đồng hồ áp suất.
(3) loại máy bơm bằng thép không gỉ với công suất phân phối 300 L / phút và chiều cao đầu ra tối đa là 11 mét.
(4) lưu lượng kế từ cảm, dải đo từ 0 đến 4760 L / h.
(5) bộ truyền chênh lệch áp suất bằng thép không gỉ, dải đo từ 0 đến 2, với màn hình hiển thị áp suất tối thiểu.
(6) đồng hồ đo áp suất dạng ống, tối thiểu từ 0 đến 68 mbar (680mm CE).
(7) nguồn điện đầu vào: hệ thống hai pha ba dây 220V cộng hoặc trừ 10% 50Hz
(8) kích thước bên ngoài: 1600mm x 600mm x 1800mm
(9) đơn vị công suất: <1KVA
(10) trọng lượng: <150kg
(11) điều kiện làm việc: nhiệt độ - 10 ℃ ~ + 40 ℃ độ ẩm tương đối <85% (25 ℃) 3 thành phần sản phẩm
3.1 bảng điều khiển công suất
Cấu trúc bảng điều khiển bằng nhôm, việc lắp đặt nhúng các bộ phận nguồn, thiết bị và mô-đun tải ở dạng hộp gắn hợp kim nhôm, và kết nối thuận tiện.
3.2 bảng đào tạo
Bàn huấn luyện thực hành sử dụng khung nhôm định hình, phanh hãm bánh xe wanxiang phía dưới, di chuyển và định vị linh hoạt, mặt bàn sử dụng tấm mesa ngăn cháy, kết cấu tổng thể chắc chắn, đẹp mắt và phóng khoáng.

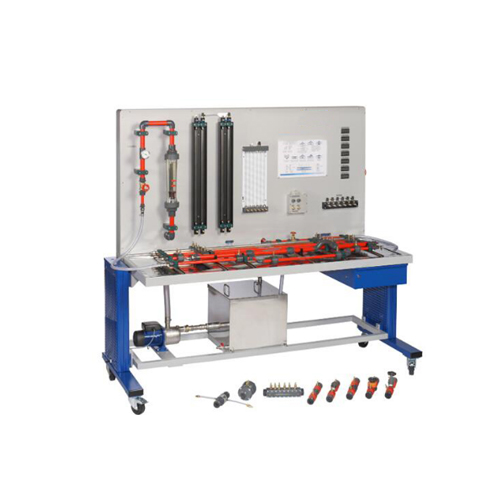

3.3 Thiết bị trình diễn và thử nghiệm để nghiên cứu thiết bị đo lường và điều chỉnh tốc độ dòng chảy. Nó cho phép:
-Hiệu chỉnh đồng hồ đo lưu lượng các loại.
-Nghiên cứu nguyên lý hoạt động của các loại đồng hồ đo lưu lượng cũng như cách đo tổn thất áp suất.
-Nghiên cứu tác dụng của vị trí đồng hồ đo lưu lượng trong quá trình đo. Băng ghế bao gồm:
Đồng hồ đo lỗ: tấm lỗ làm bằng thép không gỉ: tối thiểu 18,3 mm x 14 mm, mặt bích cho tấm lỗ làm bằng Plexiglas;
Ống Pitot: khung bằng thép không gỉ, thân bằng Plexiglas.
Đồng hồ đo lưu lượng kiểu tuabin: khung bằng thép không gỉ, dải từ 0 đến 3000 L / h, dòng ra từ 4 mA đến 20 mA, có hai vòi áp suất.
Rotameter: khung bằng thép không gỉ, 250 đến 2500 l / h và hai vòi áp suất.
- Bình chứa bằng thép không gỉ: Dung tích tối thiểu: 50L đến tối đa 70L.
-Một máy bơm bằng thép không gỉ với khối lượng phân phối 300 L / phút và chiều cao phân phối tối đa là 11 m.
-Máy đo lưu lượng cảm ứng từ tính với độ chính xác cao có dải đo từ 0 đến 4760 L / h.
-Bộ truyền chênh lệch áp suất bằng thép không gỉ với phạm vi đo từ 0 đến 2 bar tối thiểu được cung cấp với màn hình hiển thị áp suất.
-2 áp kế hai ống với dải đo tối thiểu từ 0 đến 68 mbar (680mm CE).
- Ghế băng di động có bánh xe: kích thước tối thiểu: dài: 1600 x rộng: 600 x cao: 1800.
- Nguồn điện áp DC: 24V DC có ổ cắm kết nối.
-Nguồn điện: 230V / 50Hz AC với bảo vệ vi sai.
-Tủ điện điều khiển các phụ kiện cần thiết.
-hướng dẫn sử dụng và các phụ kiện cần thiết để vận hành hiệu quả băng ghế dự bị. 4. Hoàn thành thí nghiệm
(1) các loại thí nghiệm hiệu chuẩn lưu lượng kế.
(2) nghiên cứu nguyên lý hoạt động của các lưu lượng kế khác nhau
(3) đo tổn thất áp suất bằng lưu lượng kế khác nhau
(4) nghiên cứu ảnh hưởng của các vị trí lưu lượng kế khác nhau đến phép đo.
(5) nghiên cứu về các đặc điểm của lưu lượng kế lỗ
(6) nghiên cứu các đặc tính của lưu lượng kế tuabin
(7) nghiên cứu thử nghiệm đặc tính của lưu lượng kế điện cảm từ
(8) nghiên cứu thử nghiệm ứng dụng của máy phát chênh lệch áp suất
(9) nghiên cứu ứng dụng của máy đo độ cao
