H12 Kênh độ dốc thay đổi Thiết bị dạy nghề Thiết bị giáo dục Thiết bị phòng thí nghiệm Cơ học chất lỏng tăng áp Đường ống

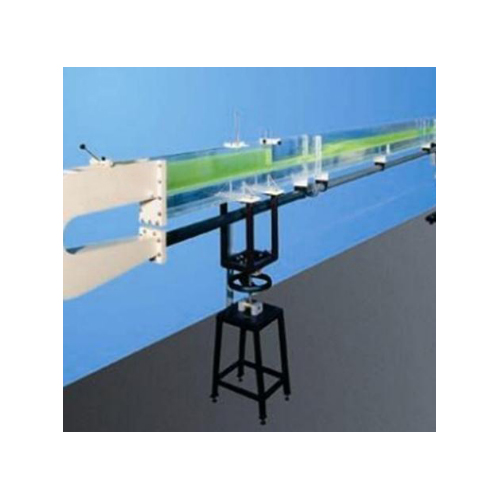

Kênh thủy lực EH1000 là một kênh có độ dốc thay đổi và các thành bên trong suốt của nó cho phép hình dung dòng chảy của tĩnh mạch. Mục tiêu giáo dục:
Bằng chứng về các dòng chảy khác nhau: đồng đều, vĩnh viễn, thay đổi dần dần hoặc đột ngột.
Xác định các dòng chảy khác nhau: xối xả, quan trọng, nhỏ giọt
Phân phối tốc độ trong kênh
Công thức Chezy, Bazin, Manning-Stricklel
Chảy trên các loại ngưỡng khác nhau: vành mỏng, vành dày, đập hình tam giác.
Các phép đo lưu lượng trong một phần quan trọng
Torrential - fluvial: bước nhảy thủy lực
Các nghiên cứu về đường cong xoáy
Chảy qua ống thông gió và / hoặc ống khói Parshall
Ảnh hưởng của độ nhám đối với dòng chảy Mô tả kỹ thuật:
Kiểu dáng và thiết kế của EH1000 cung cấp các đặc tính của một kênh đồng nhất, tức là sự tôn trọng nghiêm ngặt của lò. Tỷ lệ chiều dài trên chiều rộng của EH1000 phân loại nó là dài. Nước tuần hoàn trong mạch kín.
Kênh EH1000 được làm bằng Plexiglas.
Có độ nhám đồng đều, nó được lắp ráp bằng một bộ phận lắp ráp đặc biệt đảm bảo các bức tường song song và tiết diện không đổi.
Độ cứng hoàn hảo của kênh được đảm bảo bằng dầm hộp Plexiglas. Ở dòng cuối của nó, nó dựa trên một giắc vít bằng tay cho phép điều chỉnh tốt độ dốc âm hoặc dương. Nước được bơm từ bể chứa chính và tự cấp vào kênh, thông qua một van "mỏ vịt", nằm ở thượng nguồn của tĩnh mạch thử nghiệm.
Van "mỏ vịt" tạo ra sự hỗn loạn, nhiễu loạn, xoáy và nhiễu loạn quá mức.
Lưu lượng được điều chỉnh bằng van tay nhiều vòng quay và được đo bằng đồng hồ đo lưu lượng kim điện từ.
Đầu kênh kết thúc bằng trần tràn có van chém từ đó nước đổ ngược vào bể chính. Do cấu hình của nó, đập tràn này vẫn chưa được bồi lấp và tạo ra một sự cố thủy lực thiết yếu ở lối ra của kênh. Băng ghế bao gồm:
Máy bơm ly tâm bằng thép không gỉ 1 kW
Bồn nước
Đồng hồ đo lưu lượng dạng kim phao từ tính.
2 đồng hồ đo vernier. 1 ống pitot
1 đập thành mỏng với lớp thông gió, 2 đập dày, 1 lỗ thông hơi, 1 van cắt dọc, 2 trụ cầu, 1 đập hình tam giác và 1 giường thô
giá không bao gồm, nếu bạn cần, bạn phải trả thêm giá cho nó)
Kênh Parshall, xi phông, van khu vực hướng tâm, ngưỡng cửa nghiêng, đập và cầu trượt tuyết, đập và đập.
