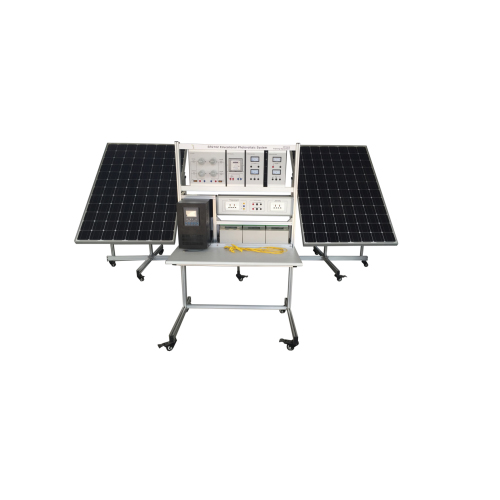

ZE3716 Thiết bị giảng dạy năng lượng mặt trời cho hoạt động mạng Thiết bị giáo dục Thiết bị đào tạo có thể tái tạo
1.1 Tổng quan
Thiết bị đào tạo này bao gồm các mô-đun như thiết bị phát điện mặt trời, thiết bị phát điện bảng quang điện, bộ biến tần và bộ điều khiển phát sáng. Thông qua các thí nghiệm liên quan, bạn có thể nghiên cứu các nguyên tắc sản xuất năng lượng mặt trời và năng lượng gió, đồng thời trau dồi cho học sinh những kiến thức và kỹ năng tương ứng. Nó phù hợp cho các trường cao đẳng nghề và dạy nghề, trường trung cấp nghề và trường kỹ thuật liên quan đến giảng dạy và đánh giá kỹ năng chuyên nghiệp.
1.2 Tính năng
(1) Thiết bị đào tạo sử dụng cấu trúc khung cột nhôm và nguồn điện được tích hợp và lắp đặt.
(2) Hộp treo mạch đơn vị được cấu hình đầy đủ và có thể được sử dụng kết hợp để hoàn thành nội dung đào tạo của các khóa học khác nhau.
(3) Các đơn vị liên quan có thể được thêm vào hoặc xóa khỏi đối tượng thí nghiệm một cách linh hoạt để đáp ứng nhu cầu của các đối tượng sử dụng khác nhau.
(4) Thiết bị có hệ thống bảo vệ an toàn tốt. 2 Thông số hiệu suất
(1) Nguồn điện đầu vào: AC220V một pha ± 10% 60Hz
(2) Kích thước bên ngoài: Thiết bị phát điện mặt trời: 1000mm × 1000mm × 1500mm
Kích thước nền đào tạo: 1610mm × 800mm × 1350mm
(3) Tổng công suất: <2KVA
(4) Trọng lượng: <100kg
(5) Điều kiện làm việc:
Nhiệt độ môi trường -10 ℃ ～ + 40 ℃
Độ ẩm tương đối ＜ 85% (25 ℃) 3 Thành phần sản phẩm
Nền tảng 3.1
Hộp nguồn chứa hộp pin, đầu ra AC, bộ ngắt mạch và công tắc dừng khẩn cấp.
Chứa: máy trạm di động, pin, mô-đun kết nối mạng, mạch thành phần
Tấm pin mặt trời và tấm trung tâm
Công suất: 190 watt
Pin là loại AGM, 120 Ah, 12 Volts.
Máy trạm được trang bị bốn bánh xe (hai bánh xe có khóa).
Khung máy trạm được sơn lót và sơn.
Máy trạm cũng sẽ bao gồm một bộ khóa / mở khóa điện tử.
Bao gồm tất cả các cáp giao diện và các thành phần cần thiết cho cáp kết nối.
Các mô-đun khác nhau.
Bảng cho các kết nối và thành phần Nó có một nhãn in lụa bên cạnh Nhận dạng.
3.2 Bảng điều khiển bao gồm các thành phần sau:
Bảng mạch mô-đun năng lượng mặt trời.
Bộ điều chỉnh tải MPPT.
Bao gồm hệ thống thu thập dữ liệu với các tính năng sau:
Mô-đun thu thập dữ liệu, đầu vào điện áp và dòng điện 10/20 kênh tương tự.
Mô-đun đầu vào điện áp AC cô lập.
Mô-đun đầu vào AC cô lập.
Nguồn điện, 24 VDC, 35W, đầu vào đa năng.
Cáp kết nối Cat 5E, 14 feet, màu xám.
Bộ cáp 24 inch (2) hoặc tương tự, 72 inch (2) hoặc tương tự, 100 cm (2) hoặc tương tự.
Bao gồm đèn 500W để mô phỏng mặt trời.
Hộp kết hợp DC 80A.
Bộ bảo vệ lỗi trái đất.o
Sử dụng cầu dao để ngắt công tắc.
Kiểm soát tải thay đổi của các tấm pin mặt trời. o Bảng mạch linh kiện trung tâm.
Biến tần, một pha.
Đồng hồ đo điện dịch vụ tương tự.
Trung tâm phụ tải xoay chiều với máy cắt. o
3.3 Phân phối nguồn DC.
Công tắc ngắt kết nối pin.
Hệ số nhân kẹp. Hoặc đồng hồ đo điện. Hoặc ampe kế DC, analog. Màn hình từ xa với LCD
Màn hình, kết nối ethernet
Đèn AC
Đui đèn AC
Đèn DC
Đui đèn DC
Công tắc tải DC. o Công tắc sạc AC
Ổ cắm AC, kép
Công tắc ngắt kết nối AC. o Công tắc ngắt kết nối DC.
Bao gồm các mô-đun cho kết nối lưới: hệ thống học biến tần, mã, tiêu chuẩn và lưới
Kết nối hoạt động. Bao gồm đồng hồ đo điện xoay chiều kWh, bộ biến tần siêu nhỏ,
3.4 Tấm quang điện
Bao gồm ít nhất hai sắp xếp bảng điều khiển với
Bạn có thể tạo các kết nối song song:
Nguồn điện áp 17,3V.
Dòng điện 2,35A.
Điện áp đầu ra tối đa 1000 Vdc. (Điện áp giới hạn hệ thống tối đa)
40W cho mỗi công suất.
Thiết bị điện mặt trời.
Nguồn điện một chiều phát ra từ ánh sáng. o Một nhóm môđun quang điện.
Hai (2) môđun quang điện.
quản lý năng lượng,
Các thành phần chính là:
Kilowatt AC, kỹ thuật số. Biến tần siêu nhỏ, 190W, 240 VAC. Đơn vị quản lý năng lượng, không gian nội thất.
Khóa học Khóa / Bộ công cụ Thẻ cho sinh viên Khóa học này sẽ bao gồm
Một gói hoạt động học tập đa phương tiện. (Video thí nghiệm dạy học)
Bao gồm ít nhất hai sắp xếp bảng điều khiển với
Bạn có thể tạo các kết nối song song:
Loại phẳng với tối thiểu 36 pin cho mỗi mô-đun.
Bảng điều khiển sẽ được gắn trên
Máy trạm, có thể tháo rời.
Khung phải được thiết kế để bảng điều khiển
Có thể nghiêng để thay đổi góc tới.
4 Nó có thể hoàn thành các dự án đào tạo thử nghiệm
1. Hiểu biết về năng lượng mặt trời
2. Đào tạo về điện mặt trời
3. Đào tạo hiệu suất của mô-đun quang điện
4. Thu thập dữ liệu đào tạo về điện mặt trời
