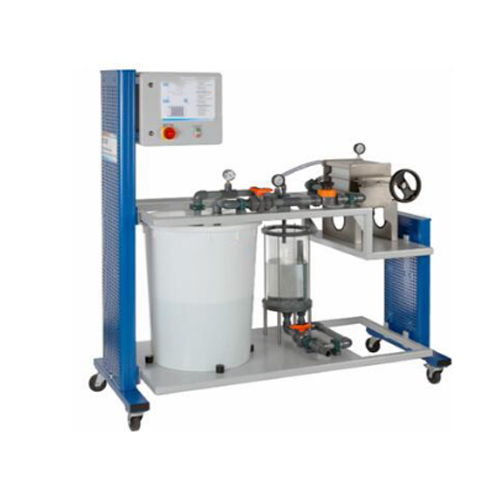

SR3256 Bộ lọc tấm và khung Thiết bị báo chí Thiết bị dạy học Thiết bị đào tạo giáo dục nghề nghiệp Thiết bị phòng thí nghiệm Cơ học chất lỏng tăng áp đường ống
Đơn vị sẽ thực hiện các thí nghiệm và điều tra sau:
Mục tiêu học tập / Thử nghiệm
tìm hiểu nguyên tắc cơ bản và phương pháp hoạt động của máy ép lọc khung bản và tấm
sản xuất đình chỉ
gỡ bánh bột lọc
chèn vải lọc
nguyên tắc cơ bản của lọc bánh
Phương trình Darcy
sự thay đổi theo thời gian của lượng dịch lọc và nồng độ chất rắn trong dịch lọc
khối lượng bánh lọc phụ thuộc vào lượng dịch lọc Sự chỉ rõ
[1] máy ép bộ lọc khung và tấm để lọc bánh không liên tục
[2] Bể HDPE để sản xuất huyền phù
[3] máy bơm ly tâm để cung cấp huyền phù đến máy ép tấm và bộ lọc khung
[4] Máy ép bộ lọc dạng tấm và khung với 10 ngăn ngăn cách mở để lấy bánh lọc ra
[5] Bể PMMA với thang đo mức cho dịch lọc
[6] điều chỉnh tốc độ dòng chảy huyền phù bằng van
[7] nhiệt kế và áp kế ở đầu vào
[8] máy đo khói cầm tay để đo nồng độ chất rắn trong dịch lọc Thông số kỹ thuật
Máy ép tấm và khung
vùng lọc: khoảng. 0,72m²
áp suất làm việc: xấp xỉ. 0,4 ... 2,5bar Bơm ly tâm (bơm chìm)
tối đa tốc độ dòng chảy: 4,5m³ / h
tối đa đầu: Xe tăng 45m
bể treo: 200L
dịch lọc: 20L Dải đo
áp suất: 0 ... 4bar
nhiệt độ: 0 ... 60 ° C
Kích thước và trọng lượng LxWxH: 1900x800x1900mm
Trọng lượng xấp xỉ. 208kg
Chất liệu cấu tạo: thép không gỉ
