TB-230313-V-3.4 Bàn giảng dạy di động dành cho nghiên cứu bơm năng lượng mặt trời Thiết bị giáo dục Hệ thống đào tạo có thể tái tạo 1 Giới thiệu thiết bị
1.1 Tổng quan

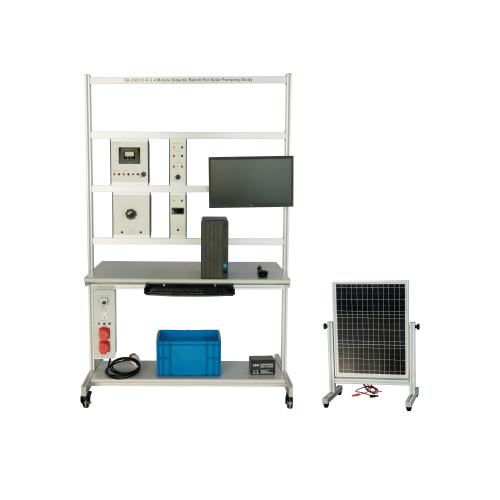

Nền tảng giảng dạy di động để nghiên cứu công nghệ sản xuất điện quang điện, bao gồm khung nhôm,
Khung nhôm được cung cấp mô-đun điều khiển ánh sáng, mô-đun tải, mô-đun điều khiển bảng điều khiển năng lượng mặt trời và mô-đun đầu ra tín hiệu từ trên xuống dưới. Đầu dưới cùng của mô-đun đầu vào và đầu ra tín hiệu được cung cấp một cổng USB để kết nối với thiết bị gỡ lỗi. Tất cả các phần mềm cho máy tính.
Một mô-đun nguồn sáng mô phỏng năng lượng mặt trời và một tấm quang điện mặt trời được bố trí ở một bên của khung nhôm. Tấm quang điện mặt trời được đặt ngay bên dưới nguồn sáng mô phỏng mặt trời và nằm trên cùng một mặt phẳng ngang.
Phần dưới cùng của khung nhôm còn được trang bị mô-đun hộp nguồn và các mô-đun khác nhau phối hợp với nhau để hoàn thành mục tiêu giảng dạy của sản phẩm này.
1.2 Tính năng
(1) Nền tảng đào tạo sử dụng cấu trúc khung cột định hình bằng nhôm, nhìn chung đơn giản và trang nhã. Nó được trang bị bánh xe đa năng ở phía dưới và có thể di chuyển linh hoạt.
(2) Sự kết hợp giữa phần mềm và phần cứng có thể hoàn thiện nội dung đào tạo ở nhiều môn học khác nhau.
(3) Nền tảng đào tạo có hệ thống bảo vệ an toàn tốt.
2 Thông số kỹ thuật Nguồn điện đầu vào: một dòng ba pha 220V, 50Hz
Kích thước: 1250mmx700mmx1995mm
cân nặng: <141kg
Nhiệt độ môi trường xung quanh: -10oC ～ + 40oC
Độ ẩm tương đối: <85% (25oC)
3. Danh sách thành phần và giới thiệu chi tiết
3.1 Phần chính
Không Tên
1 khung nhôm
2 bộ điều khiển quang điệnPWM
3 Mô-đun giao tiếp
4 Mô-đun đo lường
mô-đun 5 tải
6 Mô-đun đo lưu lượng
7 Mô-đun phân phối điện được bảo vệ cho máy trạm
8 mô-đun máy tính
9 Mô-đun phát điện quang điện 3.2 Phụ kiện
STT Tên Số lượng
1 đồng hồ vạn năng kỹ thuật số 2
2 Cáp kết nối an toàn 4mm 2 màu 1 mét 2.5 mm2 3
3 cáp kết nối an toàn 4mm màu đỏ 1 mét 2,5 mm2 vài cái
4 cáp kết nối an toàn 4mm màu vàng 1m 2.5mm2 vài cái
5 Cáp kết nối an toàn 4mm màu xanh 1 mét 2,5 mm2 vài cái
6 cáp kết nối an toàn 4mm màu đen 1 mét 2,5 mm2 vài cái
6 Cáp mạng 1 mét Loại 5 màu vàng 1
7 Cáp mạng 2 mét Loại 5 màu xanh 2
8 Bộ chuyển đổi Ethernet USB 2.0 1
9 Cáp USB hai đầu 3
10 dải cắm phong cách Châu Âu 6 vị trí kèm công tắc 1
11 Đầu nối chữ U K4 đen 6
12 Đầu nối chữ U K4 đỏ 6
13 phích cắm Châu Âu 2
14 dây dẫn thử nghiệm phích cắm Châu Âu 1
15 Giao diện JTAG 1
4 Danh sách thí nghiệm
Thí nghiệm 1 Thí nghiệm cung cấp điện từ tấm pin năng lượng mặt trời
Thí nghiệm 2 Thí nghiệm sạc pin năng lượng mặt trời
Thí nghiệm 3 Kiểm tra phần mềm điều khiển quang điện
Thí nghiệm 4 Thí nghiệm kiểm thử phần mềm ứng dụng
Thí nghiệm 5 Thí nghiệm kiểm thử phần mềm Matlab
