ZM9118 Tổn thất trong hệ thống đường ống Thiết bị Didactic Thiết bị giáo dục Thiết bị phòng thí nghiệm Cơ học chất lỏng Giường ngủ Sự miêu tả

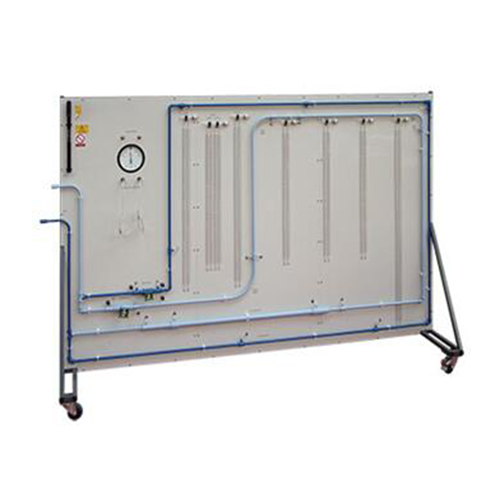

Thiết bị Hệ thống Đường ống Losses in là một bảng điều khiển thẳng đứng với hai mạch thủy lực riêng biệt, được mã hóa bằng màu sắc cho rõ ràng. Mỗi mạch bao gồm các thành phần hệ thống ống khác nhau. Bộ phận có bánh xe để di chuyển, cũng giúp khi cất giữ bộ máy. Ghế thủy lực kỹ thuật số cung cấp cho mỗi mạch một dòng nước được kiểm soát. Điều này cho phép sinh viên nghiên cứu fl ow thông qua các dạng ống và thành phần khác nhau, đồng thời nghiên cứu và so sánh các đặc điểm của ống và thành phần. Các mạch được làm bằng ống đồng có lỗ nhỏ, được sử dụng trong nhiều ứng dụng khác nhau như hệ thống sưởi ấm trung tâm trong nước. Lỗ khoan nhỏ cho phép các mạch bao gồm nhiều chỗ uốn ống và các thành phần, trong khi vẫn duy trì độ dài thử nghiệm ngược dòng và hạ nguồn hiệu quả. Để đo tổn thất áp suất trên các bộ phận, bảng điều khiển bao gồm các ống áp kế và một đồng hồ đo áp suất. Đồng hồ đo áp suất đo áp suất mất mát qua các van; các ống đo áp suất đo tổn thất áp suất trên các thành phần khác. Đi kèm là một máy bơm tay để điều chỉnh vị trí mốc của áp kế.
