SR-HL102 Mất mát trong đường ống Thiết bị phòng thí nghiệm Thiết bị giáo dục Dạy học Bộ lọc tầng sâu Bộ lọc chất lỏng Thiết bị phòng thí nghiệm Cơ học
Sự miêu tả
Khi dòng chảy đi qua đường ống, tổn thất áp suất xảy ra do ma sát giữa thành ống và nước. Tổn thất áp suất phụ thuộc trực tiếp vào độ nhám bề mặt của thành ống bên trong và do đó phụ thuộc vào vật liệu được sử dụng. Ngoài ra, tổn thất áp suất bị ảnh hưởng bởi vận tốc dòng chảy và diện tích mặt cắt ngang được dòng chảy qua.

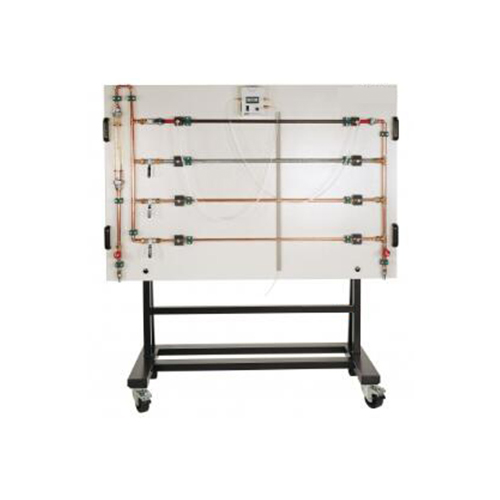

Thiết bị này có thể nghiên cứu sự mất áp suất của chất lỏng không nén được khi chảy hoàn toàn qua các phần tử đường ống thẳng. Người huấn luyện thích hợp để đánh giá các vật liệu và đường kính ống khác nhau ảnh hưởng đến dòng chảy như thế nào. Các phần tử đường ống được sử dụng là các thành phần tiêu chuẩn thương mại trong kỹ thuật sưởi ấm và vệ sinh. Bảng điều khiển rõ ràng được gắn trên một khung chắc chắn, có thể di chuyển được.
Bốn phần tử ống thẳng được gắn trên bảng điều khiển. Chúng có thể được lựa chọn riêng lẻ bằng van bi. Lưu lượng được điều chỉnh bằng cách sử dụng các van trong dòng chảy vào và trở lại và đọc trên một rotameter.
Các điểm đo áp suất trong hệ thống ống được thiết kế dạng buồng hình khuyên và nằm giữa phần đầu và phần cuối của đoạn đo, đảm bảo đo áp suất chính xác. Các cảm biến được kết nối theo cặp với đồng hồ đo chênh lệch áp suất và giá trị chênh lệch áp suất tương ứng được đọc trên màn hình. Sự chỉ rõ
khảo sát tổn thất áp suất do ma sát trong dòng chảy qua đường ống
các phần tử đường ống là các thành phần tiêu chuẩn thương mại trong kỹ thuật sưởi ấm và vệ sinh
bảng điều khiển rõ ràng được gắn trên một khung chắc chắn, có thể di chuyển được
bốn phần đo với mặt cắt ống và vật liệu khác nhau
Các đoạn ống có thể được chọn thông qua van bi
kết nối nước được thực hiện bằng cách sử dụng các khớp nối tháo nhanh ở dòng vào và dòng lại
lưu lượng có thể được điều chỉnh thông qua van
đo lưu lượng bằng rotameter
đo chênh lệch áp suất thông qua đồng hồ đo chênh áp có màn hình
Kích thước và trọng lượng
LxWxH: 1650x700x1850mm
Trọng lượng xấp xỉ. 92kg
