ZM9112 Tác động của Thiết bị phản lực Thiết bị dạy học Thiết bị phòng thí nghiệm Thiết bị đào tạo cơ khí Sự miêu tả

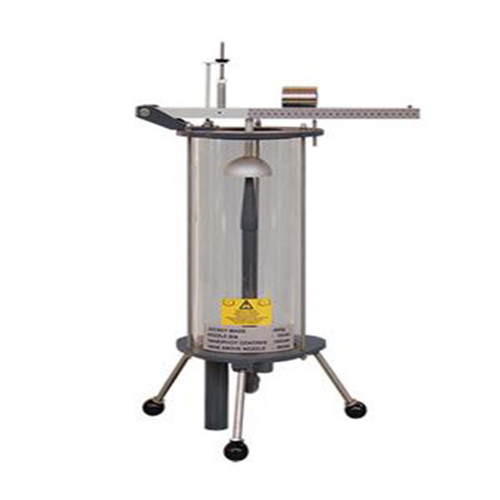

Để hiểu đúng về cách thức hoạt động của tuabin (ví dụ như bánh xe Pelton), học sinh cần hiểu cách phản lực làm lệch hướng tạo ra một lực lên các cánh tuabin. Họ cũng cần biết lực này ảnh hưởng như thế nào đến tốc độ của dòng động lượng trong máy bay phản lực. Sản phẩm này cho học sinh thấy lực do một tia nước tạo ra khi nó đập vào một đĩa phẳng hoặc cốc hình bán cầu. Sau đó, họ có thể so sánh điều này với tốc độ dòng chảy xung lượng trong máy bay phản lực. Để mở rộng phạm vi điều tra, Tấm hình nón 120 độ và Tấm góc 30 độ được cung cấp riêng biệt. Bàn thủy lực của chúng tôi cung cấp nguồn nước cho các thí nghiệm. Tác động của phản lực bao gồm một hình trụ trong suốt có chứa một vòi phun hình côn thẳng đứng và một tấm thử nghiệm. Xi lanh nằm trên chân và gắn trên đầu của băng thủy lực. Vòi phun, được cung cấp bởi bàn thủy lực, tạo ra một tia nước tốc độ cao đập vào tấm thử nghiệm. Đĩa thử nghiệm kết nối với cụm dầm cân với trọng lượng cần gạt để đo lực phản lực. Một ống thoát nước ở đáy xi lanh hướng nước trở lại vào băng thủy lực, cho phép đo tốc độ dòng chảy chính xác. Tất cả các tấm thử nghiệm đều có thể hoán đổi dễ dàng, chỉ mất vài giây và không cần dụng cụ. Để thực hiện thí nghiệm, học sinh cân bằng thiết bị và lắp ráp chùm cân bằng không. Họ đặt dòng chảy từ bàn thủy lực ở mức tối đa và đo lực phản lực. Chúng làm giảm dòng chảy từ băng thủy lực theo một số bước. Ở mỗi bước tăng, họ ghi lại lực của phản lực trên đĩa và tốc độ dòng chảy. Sau đó, họ lặp lại các thí nghiệm cho các đĩa thử nghiệm khác nhau. Học sinh so sánh kết quả thí nghiệm với kết quả tính được từ lý thuyết, lập biểu đồ tốc độ tác dụng lên tấm và tốc độ truyền động lượng.
