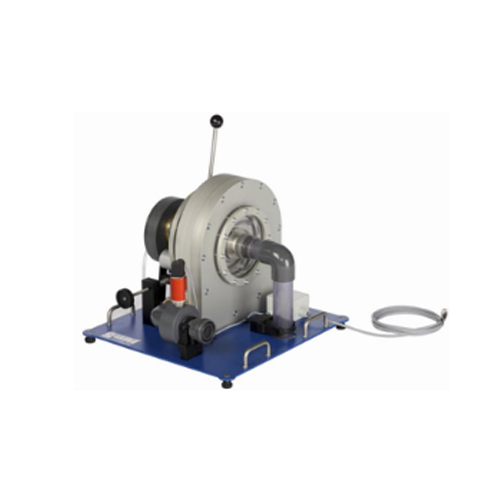

ZM7144 Francis Tuabin Thiết bị Didactic Giáo dục nghề nghiệp Thiết bị đào tạo Cơ học chất lỏng Thiết bị phòng thí nghiệm
ghi lại các đường cong của tuabin Francis và điều tra ảnh hưởng của vị trí cánh dẫn hướng
bảng điều khiển phía trước rõ ràng để quan sát khu vực hoạt động
tải tuabin bằng cách sử dụng phanh băng
cánh dẫn hướng có thể điều chỉnh để thiết lập các góc tấn công khác nhau
ghi lại mô-men xoắn thông qua phanh dải và cảm biến lực
cảm biến lực ở đầu vào tuabin
tốc độ, mô-men xoắn và áp suất hiển thị trên tủ công tắc của Biến đặc tính của Máy móc thủy lực Thông số kỹ thuật
Tuabin
- đầu ra: xấp xỉ. 350W ở 1500 phút-1, 270L / phút,
H = 15 m
- tối đa. tốc độ: 3000 phút-1
- rôto
11 cánh gạt
đường kính trung bình: 60mm
- bánh xe điều khiển
7 cánh gạt
góc tấn công: 0 ... 20 ° Phạm vi đo lường
- mô-men xoắn: 0 ... 9,81Nm
- áp suất: 0 ... 4bar abs.
- tốc độ: 0 ... 3000 phút-1
Kích thước và trọng lượng
LxWxH: 510x490x410mm
Trọng lượng xấp xỉ. 38kg
