HM 282 Thí nghiệm với Thiết bị Giáo dục Dạy học Quạt hướng trục cho Thiết bị Demo Truyền nhiệt Phòng thí nghiệm Trường học Sự miêu tả
Quạt hướng tâm được sử dụng để vận chuyển khí. Môi chất cần vận chuyển được kéo theo hướng trục đến trục truyền động của quạt hướng trục nhờ chuyển động quay của rôto. Môi chất chảy qua rôto và được xả theo trục phía sau rôto.
.Bộ thí nghiệm cung cấp các thí nghiệm cơ bản để biết hoạt động vận hành và các biến đặc tính quan trọng của quạt hướng trục.

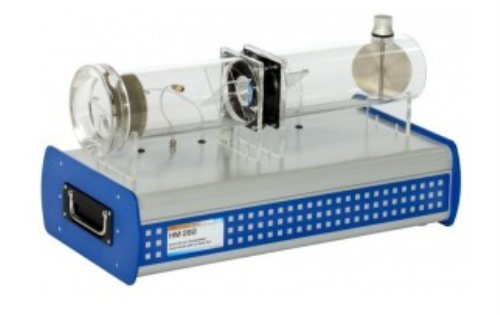

.HM 282 có quạt hướng trục với tốc độ thay đổi thông qua bộ điều khiển tích hợp, đường ống nạp và đường ống phân phối. Các đường ống nạp và phân phối trong suốt được lắp các tấm dẫn hướng để dẫn dòng. Một bộ nắn dòng chảy trong đường ống nạp có nhiệm vụ làm dịu không khí. Điều này cho phép các phép đo chính xác ngay cả khi hoạt động giảm nhiều. Lưu lượng không khí được điều chỉnh bằng van tiết lưu ở cuối đường ống phân phối.
Thiết bị thí nghiệm được gắn các cảm biến áp suất và nhiệt độ. Tốc độ dòng chảy được xác định thông qua phép đo chênh lệch áp suất trên vòi nạp. Kỹ thuật đo dựa trên bộ vi xử lý được bảo vệ tốt trong vỏ. Các giá trị đo được truyền trực tiếp đến PC qua USB, nơi chúng có thể được phân tích bằng phần mềm đi kèm.
Tất cả các ưu điểm của các thí nghiệm được phần mềm hỗ trợ với việc vận hành và đánh giá đều được cung cấp bởi phần mềm và bộ vi xử lý. .Sự chỉ rõ
. hoạt động và hoạt động của quạt hướng trục
. quạt hướng trục với động cơ truyền động chuyển mạch điện tử
.variable tốc độ thông qua bộ điều khiển tích hợp
. đường ống nạp và phân phối rõ ràng
. van tiết lưu để điều chỉnh lưu lượng không khí trong đường ống phân phối
. xác định tốc độ dòng chảy qua vòi hút
. hiển thị chênh lệch áp suất, tốc độ dòng chảy, tốc độ, công suất tiêu thụ điện và công suất thủy lực, nhiệt độ và hiệu suất
. do thiết bị dựa trên bộ vi xử lý tích hợp, không cần thiết bị bổ sung nào có hệ thống dây dẫn dễ bị lỗi
. hiển thị và đánh giá các giá trị đo được cũng như hoạt động của thiết bị thông qua phần mềm
. phần mềm với các chức năng điều khiển và thu thập dữ liệu qua USB trong Windows 8.1, 10
.Thông số kỹ thuật
.Intake pipe
. đường kính trụ: 110mm
. chiều dài: 275mm
.Ống phân phối
. đường kính trụ: 110mm
. chiều dài: 310mm
.Quạt hướng trục
. điện năng tiêu thụ: 90W
. tốc độ danh định: 9500 phút-1
.max. tốc độ dòng chảy thể tích: xấp xỉ. 600m3 / h
.max. chênh lệch áp suất: xấp xỉ. 700Pa
Phạm vi đo lường
. áp suất chênh lệch: 0… 1800Pa
. tốc độ dòng chảy: 0… 1000m3 / h
. nhiệt độ: 0… 100 ° C
.speed: 0… 9999min-1
. điện năng tiêu thụ: 0… 500W .230V, 50Hz, 1 pha
230V, 60Hz, 1 pha; 120V, 60Hz, 1 pha
UL / CSA tùy chọn
.Kích thước và trọng lượng
.LxWxH: 670x340x370mm
Trọng lượng xấp xỉ. 15kg
