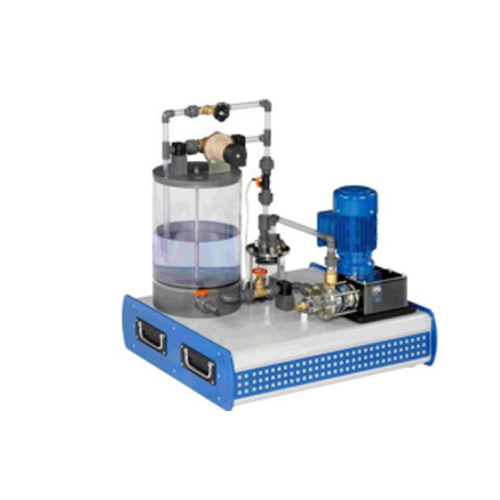

ZM7141 Thí nghiệm với Bơm Piston Thiết bị Phòng thí nghiệm Thiết bị Trường học Thiết bị Phòng thí nghiệm Cơ học Cơ học Đường ống Tăng áp Chất lỏng
hoạt động và hoạt động của một máy bơm piston
mạch nước kín chứa máy bơm piston với tốc độ thay đổi thông qua bộ biến tần, bể chứa nước trong suốt và bình khí
vỏ trong suốt để quan sát piston máy bơm
van kim để điều chỉnh tốc độ dòng chảy
van tràn để điều chỉnh đầu
sự giảm chấn động của áp suất phân phối bằng cách sử dụng bình khí có van xả
cảm biến áp suất ở phía phân phối và trong xi lanh của máy bơm, tốc độ dòng chảy và góc quay kỹ thuật đo dựa trên vi xử lý
Thông số kỹ thuật
Bơm piston
- tốc độ: 30 ... 180 phút-1
- tối đa. tốc độ dòng chảy: 135L / h
- tối đa. đầu: 40m
Lái xe máy
- công suất: 180W
Tỷ số truyền bánh răng: i = 7,5
Van tràn: 1 ... 4bar Phạm vi đo lường
- áp suất (xi lanh): 0 ... 5bar
- áp suất (phía phân phối): 0 ... 5bar
- góc quay: 0 ... 360 °
- tốc độ dòng chảy: 0,2 ... 6L / phút
Kích thước và trọng lượng
LxWxH: 670x590x740mm
Trọng lượng xấp xỉ. 49kg
