H10 Thiết bị Didactic để nghiên cứu các phép đo lưu lượng Thiết bị dạy học Thiết bị phòng thí nghiệm Thiết bị phòng thí nghiệm Cơ học chất lỏng Giường
Sự miêu tả

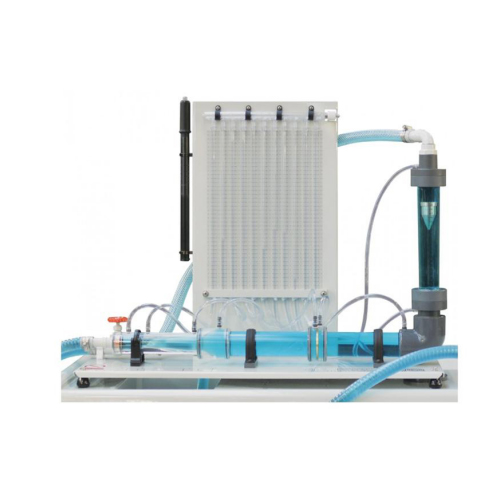

Didactic thiết bị để nghiên cứu các phép đo lưu lượng để nghiên cứu các phương pháp đo lưu lượng khác nhau dựa trên Venturi, một màng ngăn và một lưu lượng kế phao.
Băng ghế được sử dụng để áp dụng phương trình bảo toàn năng lượng ở trạng thái dừng (phương trình Bernoulli).
Các cơ quan đo áp suất trong suốt để học sinh có thể hình dung được dòng chảy của chất lỏng bên trong.
Được cung cấp tài liệu hướng dẫn đầy đủ với công việc thực tế (TP). Tài sản giáo dục
Thiết bị dạy học này có thể thực hiện các bài tập thực hành sau:
- Ứng dụng của định lý Bernoulli cho chất lỏng không nén được.
- So sánh trực tiếp các phép đo lưu lượng được thực hiện bởi Venturi, một màng ngăn và một rotameter.
- So sánh áp suất giảm khi đi qua từng thiết bị đo lưu lượng
- So sánh áp suất giảm khi mở rộng đột ngột và khuỷu tay 90 °
Được cung cấp tài liệu hướng dẫn đầy đủ với công việc thực tế (TP).
Thông số kỹ thuật cho đấu thầu
THIẾT BỊ NGHIÊN CỨU PHƯƠNG PHÁP ĐO LƯU LƯỢNG Ghế dự bị phải cho phép các hoạt động sư phạm sau:
- Ứng dụng của định lý Bernoulli cho chất lỏng không nén được.
- So sánh trực tiếp các phép đo lưu lượng được thực hiện bởi Venturi, một màng ngăn và một rotameter.
- So sánh áp suất giảm khi đi qua từng thiết bị đo lưu lượng
- So sánh áp suất giảm khi mở rộng đột ngột và khuỷu tay 90 ° Thông số kỹ thuật yêu cầu:
• một Venturi trong suốt
- Hội tụ (đường kính 26 mm, 16 mm)
- cổ áo (đường kính 16 mm)
- Phân kỳ (đường kính 16 đến 26 mm)
• phóng to trong suốt rõ nét (từ 26 đến 51 mm)
• màng ngăn trong suốt có đường kính 20 mm
• một rotameter trong suốt được chia vạch từ 0 đến 210 mm và được cung cấp với đường chuẩn từ 0 đến 35 l / phút
• chín vòi áp suất được kết nối với một áp kế đa vạch chia độ từ 0 đến 380 mm
• van điều khiển dòng chảy
• Lưu lượng tối đa sẽ là 28 l / phút
• Hướng dẫn sử dụng và thực hành bằng tiếng Pháp
