SR210 Cánh quạt dòng trục Thiết bị giáo dục Didactic cho phòng thí nghiệm trường học Thiết bị trình diễn Tôi mô tả
Quạt là thành phần quan trọng của hệ thống thông gió, cung cấp khả năng thông gió, làm mát, làm khô hoặc vận chuyển khí nén. Để thiết kế tối ưu các hệ thống như vậy, điều quan trọng là phải biết các biến đặc tính của quạt.
HM 210 nghiên cứu một quạt hướng tâm. Huấn luyện viên này xác định sự phụ thuộc lẫn nhau giữa đầu và tốc độ dòng chảy cũng như ảnh hưởng của tốc độ quạt đến tốc độ đầu và tốc độ dòng chảy.

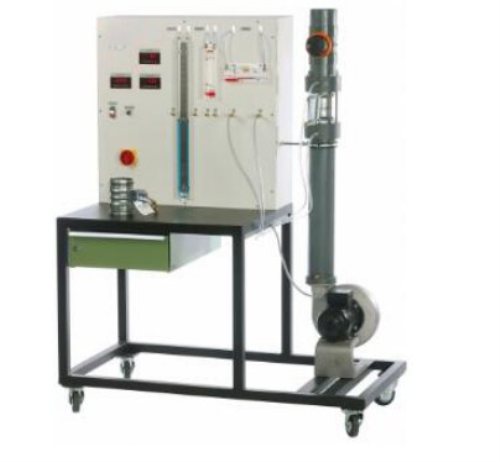

Quạt hướng tâm hút không khí theo hướng trục từ môi trường xung quanh. Cánh quạt quay tốc độ cao làm tăng tốc độ không khí ra bên ngoài. Vận tốc cao ở đầu ra từ rôto được chuyển đổi một phần thành năng lượng áp suất trong vỏ xoắn ốc. Phần ống đứng được kết nối với vỏ xoắn ốc. Một vòi phun Venturi để đo tốc độ dòng chảy và một van tiết lưu để điều chỉnh tốc độ dòng chảy được lắp vào đoạn ống. Có thể tùy ý sử dụng màng chắn mống mắt. Tiết diện thay đổi của nó cho phép đồng thời điều chỉnh và xác định tốc độ dòng chảy. Áp suất hiệu dụng để tính tốc độ dòng chảy được đọc từ áp kế cột chất lỏng. Tương tự như vậy, đầu của quạt hướng tâm cũng được đo bằng áp kế cột chất lỏng. Áp kế ống chữ U, áp kế ống đơn và áp kế ống nghiêng với các dải đo chia độ đều có sẵn.
Một bộ biến tần được sử dụng để điều chỉnh tốc độ quạt. Tốc độ, mô-men xoắn và công suất điện được hiển thị bằng kỹ thuật số. Điều này cho phép phân tích năng lượng và cho phép xác định hiệu suất của quạt. II. Sự chỉ rõ
［1 quạt hướng tâm làm máy quay tua-bin
［Màng chắn 2］ mống mắt hoặc vòi phun Venturi để xác định tốc độ dòng chảy thông qua chênh lệch áp suất
Điều chỉnh tốc độ ［3］ bằng bộ biến tần
［4］ Áp kế ống chữ U, áp kế ống đơn và áp kế ống nghiêng đo chênh lệch áp suất
［Tốc độ dòng khí 5］ trong đoạn ống có thể điều chỉnh bằng van tiết lưu hoặc màng ngăn iris
［6］ tốc độ, mô-men xoắn và công suất điện được hiển thị kỹ thuật số
